Установка багажника на велосипед с дисковыми тормозами

Инженеры - конструкторы велосипедов, разрабатывая новую модель велосипеда, ориентируются на определенную категорию потребителя. К сожалению, про такую категорию, как велотуристы, часто забывают. Кто-то возразит, что для велотуризма существуют туринговые велосипеды и гибриды. Но туринговый велосипед, это, в сущности, разновидность шоссейного, то есть предназначен главным образом для хороших дорог (но хорошие дороги велотуристы недолюбливают, потому что на них много автомобилей) Приобрести же гибрид в современных российских условиях пока не совсем просто (хотя ситуация постепенно меняется к лучшему).

Самым распространенным типом велосипеда сейчас является горный, маунтинбайк. В результате многие велотуристы используют в походах велосипеды именно этого типа. Их универсальность, небольшой вес, высокая проходимость, большой дорожный просвет и хорошая управляемость на плохих дорогах обеспечивают высокую популярность горному велосипеду.

А для велотуриста одна из самых важных деталей велосипеда - багажник. Понятно, что на велосипед - двухподвес багажник вообще нельзя поставить, поэтому в велотуризме используются главным образом хард-тейлы. Но зачастую конструкторы хард-тейлов средней и верхней ценовой категорий почему-то предполагают, что их изделие будет использоваться только соревнованиях, и про багажник забывают.

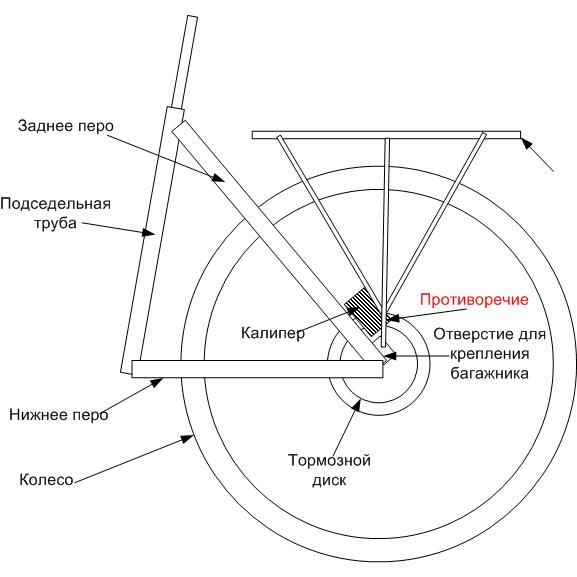

При установке багажника на велосипед с дисковыми тормозами часто приходится сталкиваваться с проблемой - стойка багажника входит в противоречие с калипером тормоза. То есть на раме есть отверстия для крепления багажника, резьба в них нарезана, но при попытке установить багажник его стойка должна пройти через калипер. Быват и хуже - на раме не предусмотрено вообще никаких отверстий для багажника. Сверление же новых отверстий на раме не рекомендуется, это приводит к потере гарантии.

В результате часто приходится слышать, что велосипед с дисковыми тормозами невозможно использовать в велотуризме. Советуют выйти из положения, применив консольный багажник, крепящийся на подседельную трубу, или везти весь груз в заплечном рюкзаке (подрамной сумке). Но ни один из этих способов нельзя назвать приемлемым для многодневного похода.

Внимание ! Бывает, что для надежного крепления багажника к раме не хватает каких-то долей миллиметра. Ни в коем случае не пытайтесь доработать напильником калипер дискового тормоза - стенки рабочего цилиндра могут оказаться неожиданно тонкими, и изделие с немаленькой ценой будет безнадежно испорчено! Нежелательно также, чтобы стойки багажника касались каких-либо деталей тормозной системы.

Оказывается, багажник на велосипед с дисковыми тормозами поставить все-таки можно. И даже несколькими способами.

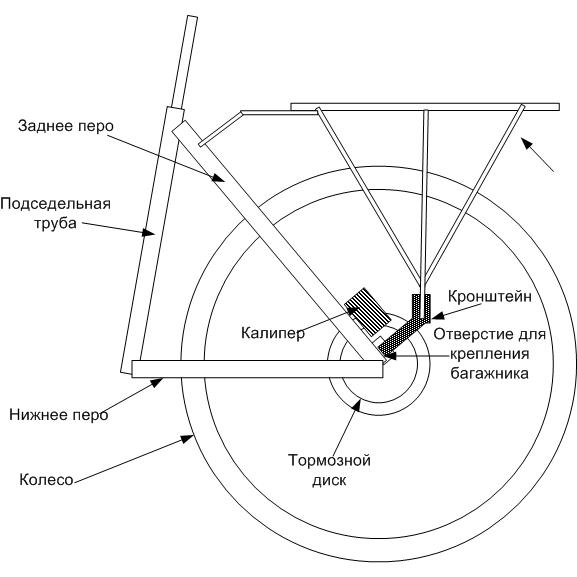

Первый способ - применим, если на раме есть отверстия для багажника. Идея проста - отодвинуть багажник назад, чтобы его стойка не касались калипера, и чтобы до него можно было добраться при обслуживании тормозов (Колодки все равно придется менять, и жидкость тормозную - тоже).

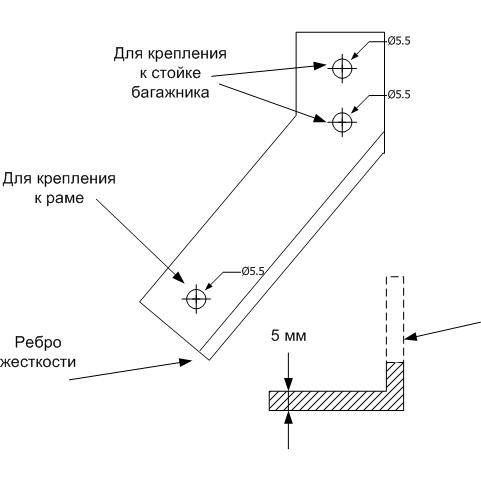

Для этого потребуется изготовить кронштейн примерно такой формы.

Я сделал его из стального уголка. Спилил лишнее, оставил только ребро жесткости. Для этого потребовались болгарка и слесарные навыки. И установил его на велосипед. Крепление получилось жестким, а багажник не гуляет из стороны в сторону.

Результат - вполне удовлетворительный. Конструкция эксплуатируется в течение года, выдержала рюкзак 25 кг в десятидневном велопоходе (1 к.с), и большое количество одно - двух - трехневных походов выходного дня. Нареканий пока нет.

Не исключено, конечно, что на другой модели велосипеда и багажника форму кронштейна придется изменить. В общем, проявляйте смекалку.

Второй способ придется использовать, если никаких отверстий для багажника в раме нет. (А куда смотрел, когда велосипед покупал?)

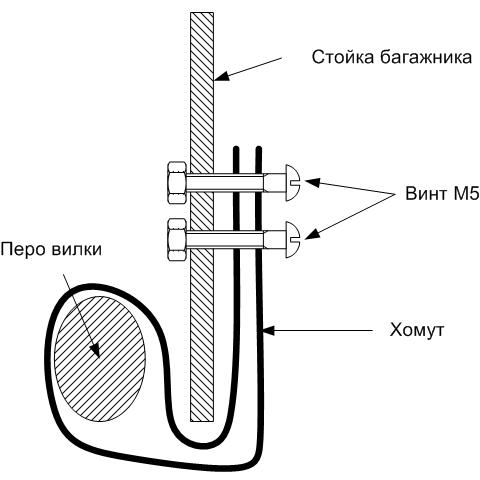

Если на раме нет отверстий для багажника, то придется использовать хомуты. Багажник крепится на хомутах, вокруг перьев задней вилки и подседельной трубы. Для хомута следует использовать жесть толщиной 1-1.5 мм. Чтобы не царапать раму, под хомут стоит подложить резиновую прокладку, вырезанную из автомобильной камеры.

Крепление получилось достаточно жестким, хотя и не таким, как с кронштейнами.

Крепление этого типа тоже успешно выдержало несколько многодневных походов, никаких нареканий на них нет.

Примечание. Хотелось бы услышать комментарии конструкторов - машиностроителей, использующих сопромат в повседневной работе.
