Установка велосипедной цепи
На отечественных дорожных велосипедах цепи делаются разъемными, один сегмент такой цепи имеет специальный замок. На спортивных велосипедах сделать цепь разъемной не получается, потому что этот замок мешает переключению передач.
При покупке новой цепи надо узнать, какие цепи подходят к системе и кассете, установленной на Вашем велосипеде.
Для 10-скоростных кассет нужно использовать цепь шириной 6.2 мм, например, SHIMANO CN-HG95
Для 9-скоростных кассет нужно использовать цепь шириной 6.5мм, например, SHIMANO CN-7701 или CN-HG93.
Для 6 - 8 скоростных кассет нужно использовать цепь шириной 7.1мм, например, SHIMANO CN-HG50 или CN-IG51.
 |

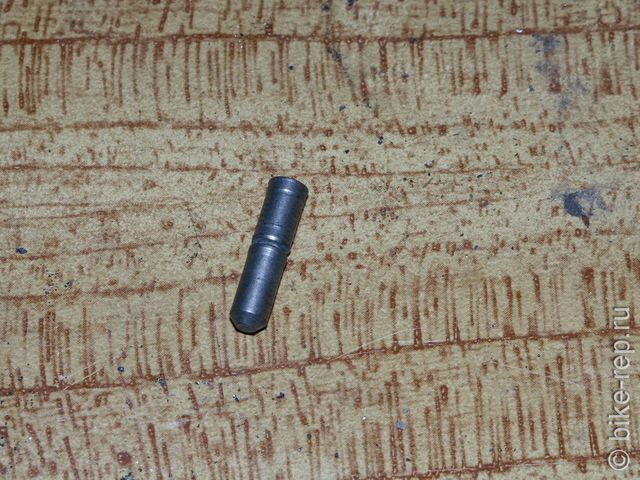

Цепи продаются в двух видах - коробочном и стандартном (почти как компьютерные комплектующие в Retail и OEM поставках). Обычно в коробке имеется сменная ось (пин), предназначенная для соединения сегментов цепи. Один конец такой оси заострен, что облегчает ее установку.
Для запрессовки цепи требуется выжимка.
После того, как ось будет запрессована, этот заостренный конец надо обломить плоскогубцами. |
 |

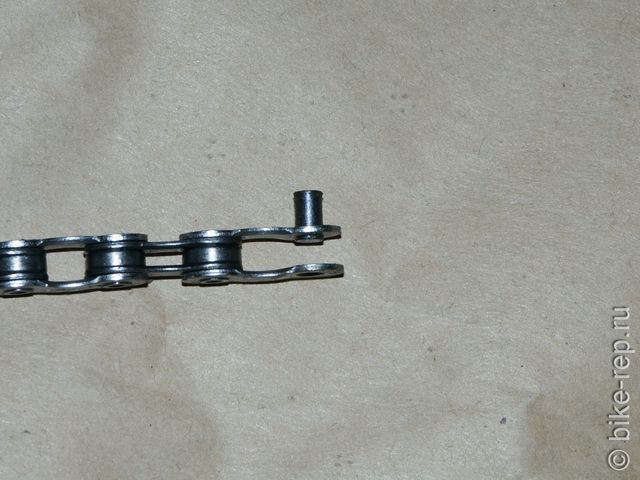

Если цепь не укомплектована специальной осью с заостренным концом (как многие цепи, продающиеся без коробки), то ось должна быть вставлена в одну из пластин сегмента.
Для запрессовки цепи тоже требуется выжимка. |
 |

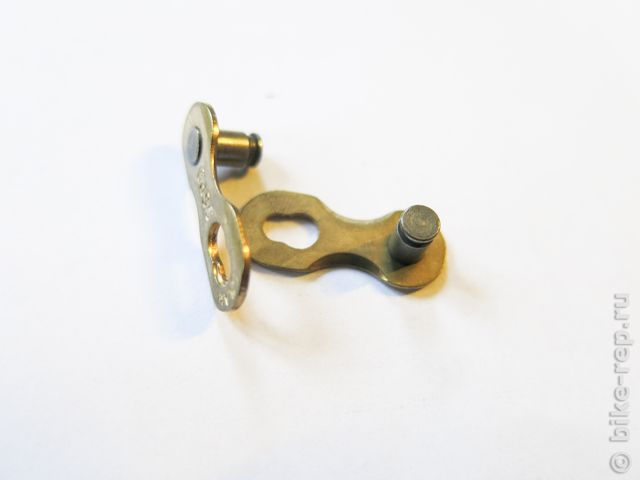

Некоторые цепи продаются в комплекте с специальным соединительным звеном. В этом случае для соединения цепи никаких инструментов не потребуется.
Такие звенья продаются и отдельно. Кстати, велотуристам, отправляющимся в дальний велопоход, имеет смысл включить соединительное звено в личный ремнабор: на всякий случай.
Естественно, приобретая соединительное звено, надо учитывать ширину цепи, для 8, 9, 10 - скоростных цепей соединительные звенья отличаются. |
Определение длины цепи
Установка цепи с помощью соединительного пина (оси).
Перед установкой цепи надо поставить передний и задний переключатель в положения, соответствующие самым маленьким звездочкам.
 |
Надеваем цепь на велосипед. Важно правильно надеть цепь на ролики натяжителя. Нижний ролик цепь обходит слева, а верхний - справа. |
 |
Совмещаем разомкнутые звенья цепи. Если используем сменную ось, то вставляем ее заостренным концом в отверстия сегмента. |
 |

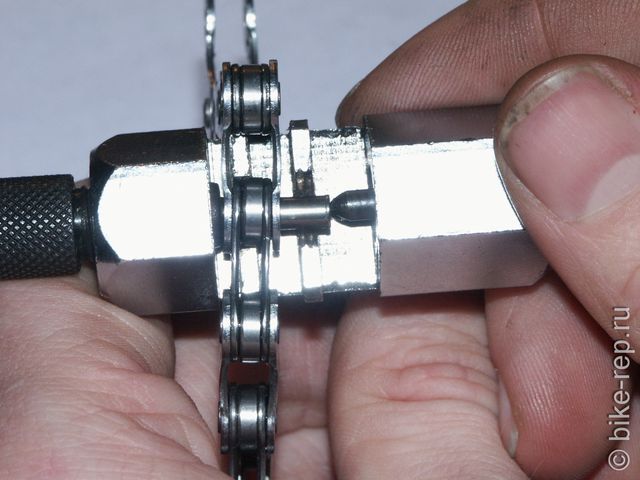

Заправляем цепь в выжимку, и фиксируем ее прижимным винтом (на фотографии- слева).
Важное замечание - Многие выжимки имеют два посадочных места для цепи. То есть цепь можно вставить в выжимку двумя способами. Посадочное место, расположенное ближе к фиксирующему винту, предназначено для выпрессовывания и запрессовывания оси. Именно туда и надо заправлять цепь для снятия и установки. (Как показано на фотографии)
Другое посадочное место используется только для регулировки положения оси внутри втулки. Если попытаться запрессовать ось, когда цепь заправлена в этом посадочном месте, то можно повредить выжимку или цепь. |
 |
Запрессовываем ось в цепь, вращая рукоятку выжимки. Останавливаемся, когда ось погрузится в отверстие почти полностью (сравниваем с соседними звеньями).
Вынимаем цепь из выжимки.
Если используем сменную ось, то заостренный конец обламываем плоскогубцами.
|
 |
Проверяем, что цепь в только что в соединенном сегменте изгибается свободно, без заеданий. Если это не так, то проверяем, насколько выступают концы оси с разных сторон цепи.
При необходимости ось надо продвинуть выжимкой в нужную сторону. Для этого следует заправить цепь в другое посадочное место выжимки (то, которое ближе к рукоятке выжимки). Тогда оба конца оси будут видны, и ее положение можно легко контролировать визуально.

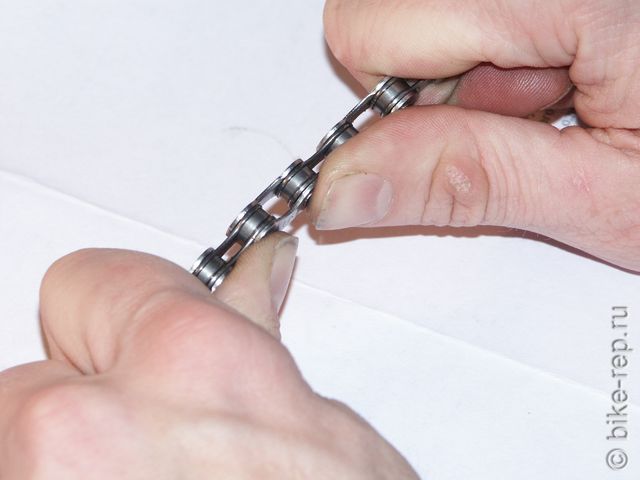

После сборки цепь надо немного поизгибать в поперечном направлении, чтобы обеспечить лучшую подвижность звеньев.
Готово. |
Установка цепи с помощью соединительного звена.
Перед установкой цепи надо поставить передний и задний переключатель в положения, соответствующие самым маленьким звездочкам.
Чтобы склепать цепь с помощью соединительного звена, никаких инструментов не требуется, и сам процесс оказывается простой и очевидный
| |
Надеваем цепь на велосипед. Важно правильно надеть цепь на ролики натяжителя. Нижний ролик цепь обходит слева, а верхний - справа. |
 |

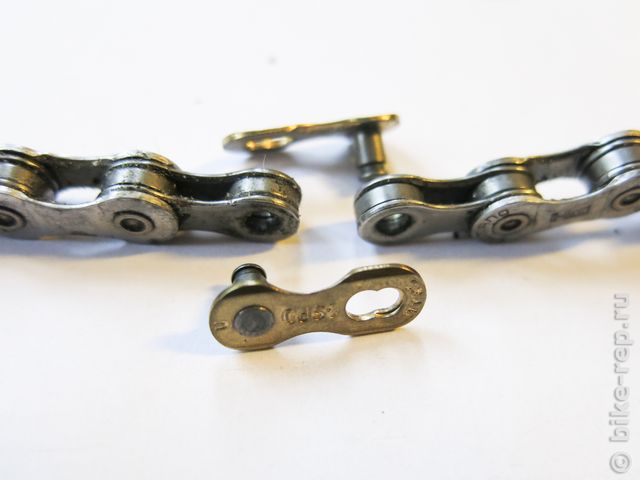

Вставляем обе половинки соединительного звена в крайние звенья цепи. |
 |

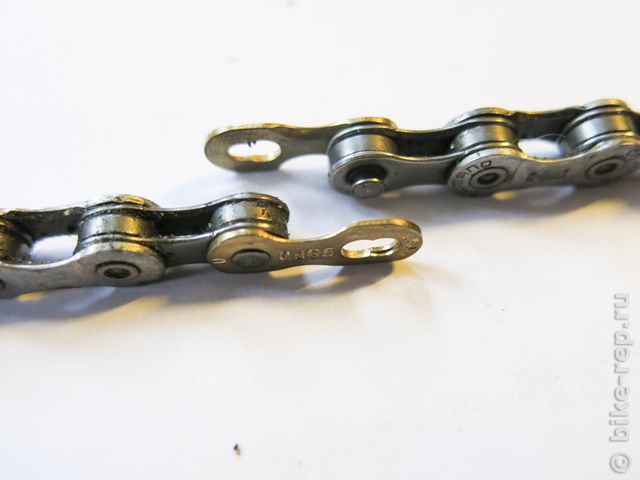

Совмещаем крайние звенья. |
 |
Убеждаемся, что соединительное звено встало правильно, без перекосов.

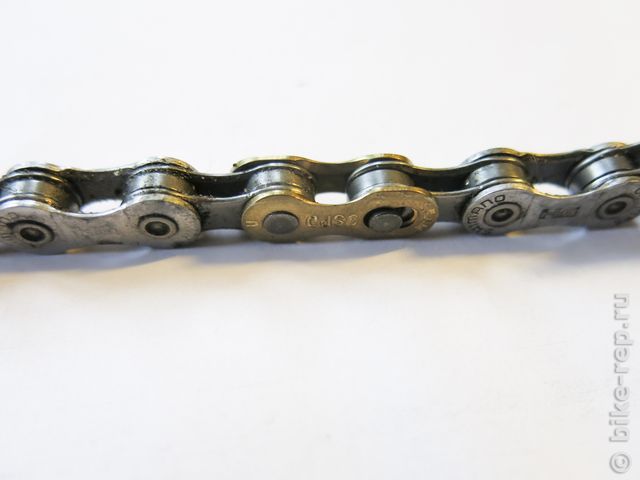

И просто натягиваем цепь усилием рук. |
| |
Проверяем, что только что цепь в только что в соединенном сегменте изгибается свободно, без заеданий.
После сборки цепь надо немного поизгибать в поперечном направлении, чтобы обеспечить лучшую подвижность звеньев.
Готово. |
|
